Модуль АПГВ для криокомпрессора МРТ
Это инженерный модуль резервного охлаждения, который устанавливается в контур холодоснабжения криокомпрессора и обеспечивает автоматическое переключение с основного источника охлаждения на водопроводную воду при аварийной ситуации. В штатном режиме криокомпрессор охлаждается от чиллера или другой системы холодоснабжения. Если автоматика фиксирует отказ оборудования, отсутствие протока, рост температуры или сбой электропитания, система переводит охлаждение на резервный контур городской воды.
Такое решение особенно важно для объектов, где используется сверхпроводящий МРТ и требуется постоянное поддержание стабильной работы гелиевого компрессора. Перегрев криокомпрессора может привести к остановке томографа, повышению давления в криосистеме, риску аварийного сброса гелия и длительному простою диагностического кабинета. Автоматическое переключение на городскую воду сокращает время реакции на аварию, исключает зависимость только от действий персонала и помогает сохранить работоспособность оборудования до восстановления штатного охлаждения.
Назначение оборудования
- резервное охлаждение криокомпрессора МРТ при отказе чиллера;
- автоматический переход на контур городской воды при аварийной ситуации;
- защита гелиевого компрессора от перегрева;
- снижение риска аварийной остановки МРТ;
- уменьшение вероятности потери гелия;
- поддержание работы томографа до восстановления основного холодоснабжения;
- исключение человеческого фактора при первичной реакции на аварию.

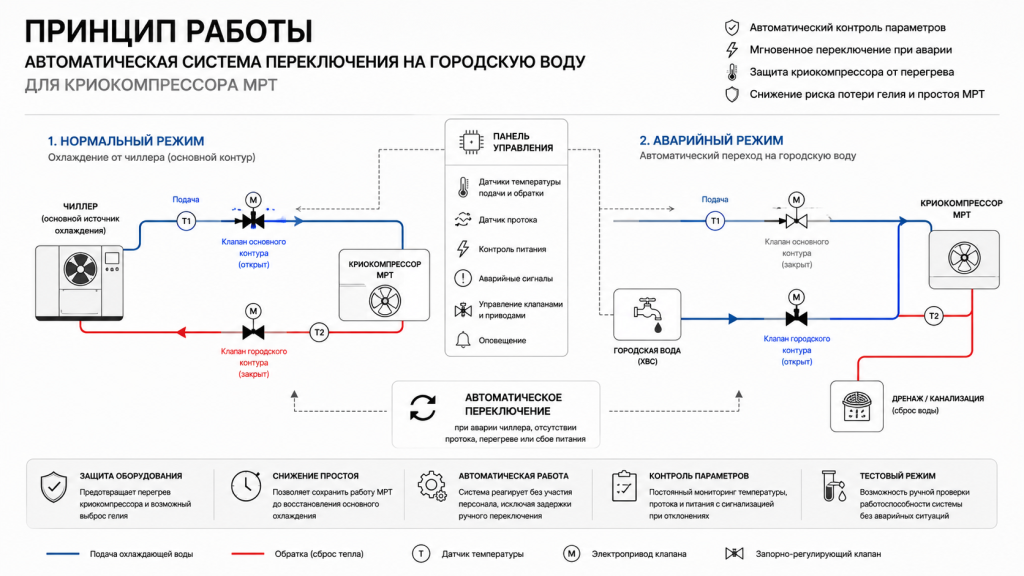

Как работает система
- В нормальном режиме охлаждение криокомпрессора выполняется через основной контур от чиллера.
- Система контролирует ключевые параметры: температуру, наличие протока, состояние питания и аварийные сигналы.
- При нарушении заданных условий автоматика перекрывает штатный контур и открывает линию городской воды.
- Водопроводная вода поступает в контур охлаждения криокомпрессора и отводит избыточное тепло.
- После устранения неисправности возможен возврат к штатной схеме охлаждения.
- Для проверки работоспособности может быть предусмотрен ручной или тестовый режим переключения.
Ключевые преимущества
- Автоматическая реакция на аварию — система срабатывает без ожидания ручного вмешательства персонала.
- Защита криокомпрессора — резервное охлаждение помогает предотвратить критический перегрев оборудования.
- Снижение риска простоя МРТ — томограф получает дополнительный уровень защиты при отказе чиллера.
- Сохранение гелия — система помогает уменьшить вероятность аварийных сценариев, связанных с потерей криогена.
- Интеграция в существующий контур — решение подбирается под действующую систему холодоснабжения объекта.
- Контроль важных параметров — температура, проток, питание и состояние клапанов могут отслеживаться автоматически.
- Ручной тестовый режим — позволяет проверять готовность резервного контура без реальной аварии.
- Повышение надёжности кабинета МРТ — особенно актуально для медицинских центров с высокой загрузкой диагностики.
Когда требуется установка системы
- на объекте установлен сверхпроводящий МРТ с гелиевым компрессором;
- чиллер МРТ уже выходил из строя или работает с повышенной нагрузкой;
- медицинский центр не может допускать длительный простой кабинета МРТ;
- требуется дополнительная защита от перегрева криокомпрессора;
- на объекте есть доступ к стабильной линии ХВС и возможность организовать слив;
- нужно исключить задержку ручного переключения при аварии холодоснабжения;
- планируется модернизация инженерной инфраструктуры кабинета МРТ.
Состав решения
- шкаф автоматики или панель управления;
- контроллер управления переключением;
- датчики температуры подачи и обратки;
- датчик протока;
- электроприводная запорная арматура;
- соленоидные клапаны для переключения контуров;
- узел подключения городской воды;
- узел сброса воды в канализацию;
- ручной режим управления и тестирования;
- индикаторы состояния и аварийной сигнализации;
- элементы защиты от протечек — при необходимости;
- комплект монтажной и исполнительной документации.
Система переключения на городскую воду не заменяет штатный чиллер МРТ и не предназначена для постоянной работы в качестве основного источника охлаждения. Это резервное аварийное решение, которое используется для защиты криокомпрессора и снижения риска простоя до восстановления нормального режима холодоснабжения.
Заказать систему переключения на городскую воду для МРТ
Чтобы подобрать автоматическую систему переключения на городскую воду для криокомпрессора МРТ, необходимо учитывать модель томографа, параметры гелиевого компрессора, схему охлаждения, характеристики чиллера и возможности инженерных сетей объекта. Специалисты Deutsche Klimat помогут оценить существующую систему, подобрать техническое решение, выполнить монтаж и настроить автоматическое переключение на резервное охлаждение.
